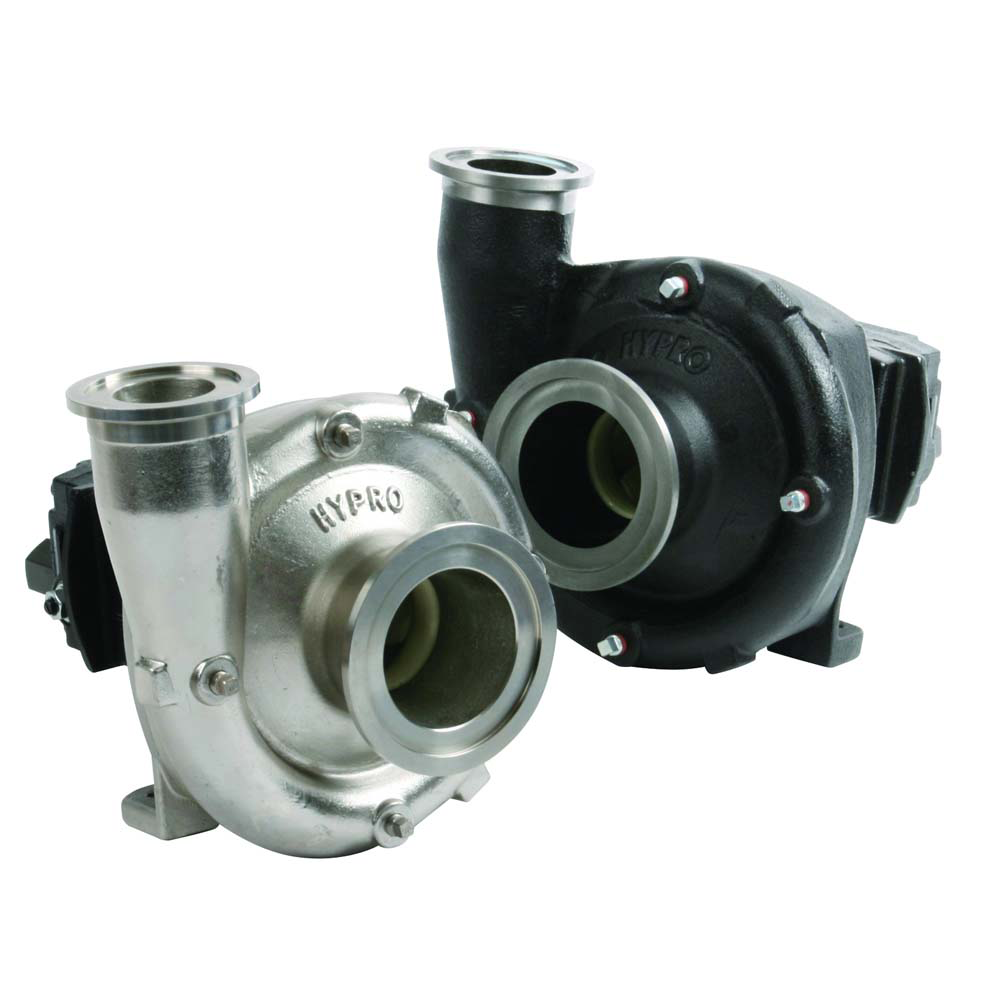

BOMBAS CENTRIFUGAS MOTOR HIDRÁULICO / SERIE 9300
BOMBAS CENTRIFUGAS MOTOR HIDRÁULICO / SERIE 9300
|
Código |
Detalle |
|
9303C-HM1C |
415 L/min – 8.3 bar – Ent 11/2” Sal 11/4” – Fundición – Motor 45 L/m |
|
9303C-HM5C |
550 L/min – 10 bar – Ent 11/2” Sal 11/4” – Fundición – Motor 60 L/m |
|
9303S-HM1C |
415 l/min – 8.3 bar – Ent 11/2” – Sal 11/4” – Inoxidable – Motor 45 l/m |
|
9303S-HM5C |
550 L/min – 10 bar – Ent 11/2” Sal 11/4” – Inoxidable – Motor 60 L/m |

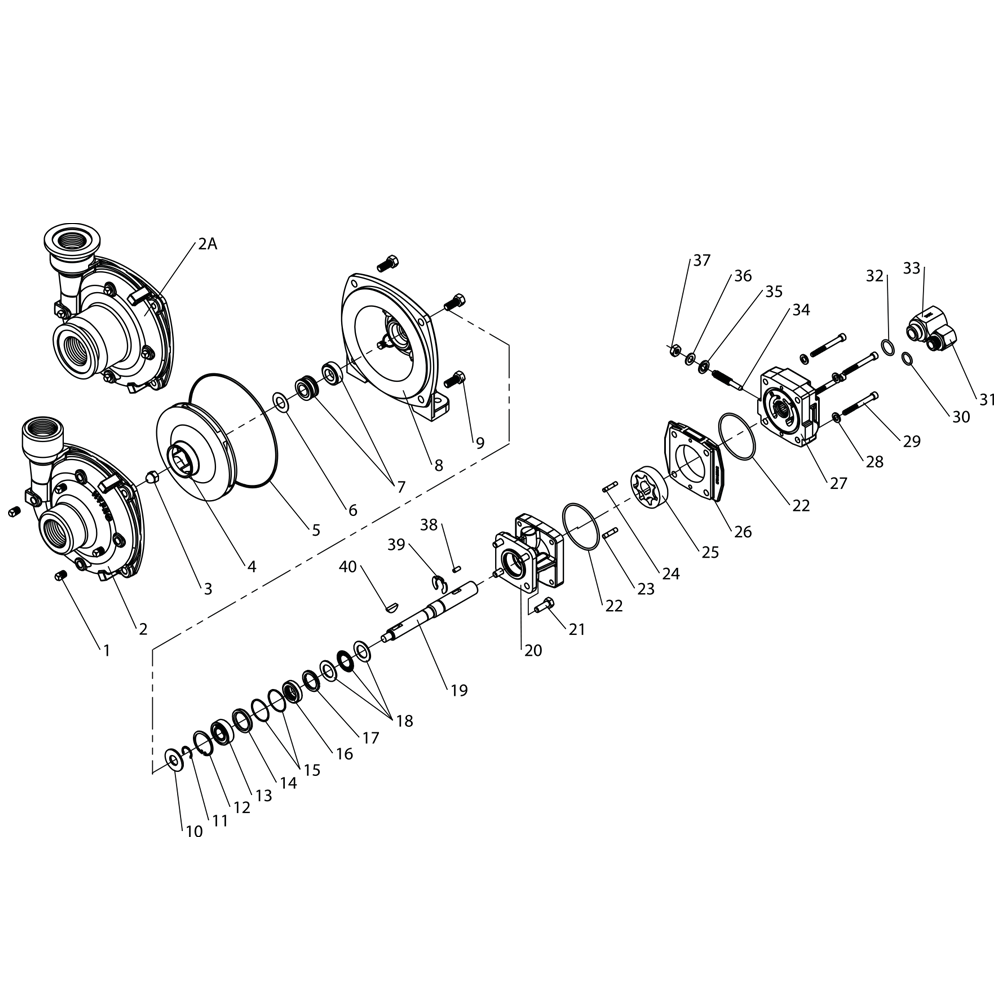

DESGLOSE
|
Nº |
Código |
Detalle |
|
1 |
2406-0016 |
Tornillo de drenaje |
|
2 |
0150-9000C |
Carcasa Bomba |
|
2 |
0150-9000S |
Carcasa Bomba acero |
|
2A |
0153-9000C |
Carcasa Bomba c/brida |
|
3 |
2253-0002 |
Tuerca fijación turbina |
|
3 |
3430-0825 |
Kit tuerca y arandela acero |
|
4 |
0401-9100P |
Turbina Nylon |
|
4 |
0402-9100P |
Turbina Polipropileno |
|
5 |
1720-0083 |
O-ring |
|
6 |
1700-0100 |
Empaquetadora |
|
7 |
2120-0009 |
Sello mecánico |
|
8 |
0750-9300C |
Carcasa trasera |
|
8 |
0756-9300S |
Carcasa trasera acero |
|
10 |
1410-0056 |
Arandela |
|
11 |
1810-0014 |
Aro fijación |
|
12 |
1820-0013 |
Anillo de retención |
|
14 |
1410-0131 |
Arandela espaciadora |
|
17 |
1410-0130 |
Espaciador de sello |
|
18 |
2029-0014 |
Crapodina |
|
19 |
3430-0852 |
Eje |
|
38 |
1610-0031 |
Clavija cilíndrica |
|
39 |
1810-0026 |
Aro de fijación |
|
40 |
1610-0012 |
Clavija medialuna |
|
2540-0806C |
Motor hidráulico HM1C |
|
|
2540-1006C |
Motor hidráulico HMSC |
|
|
3430-0748 |
Kit reparación motor hidráulico |
|
|
3430-0881 |
Kit reparación motor Premium |

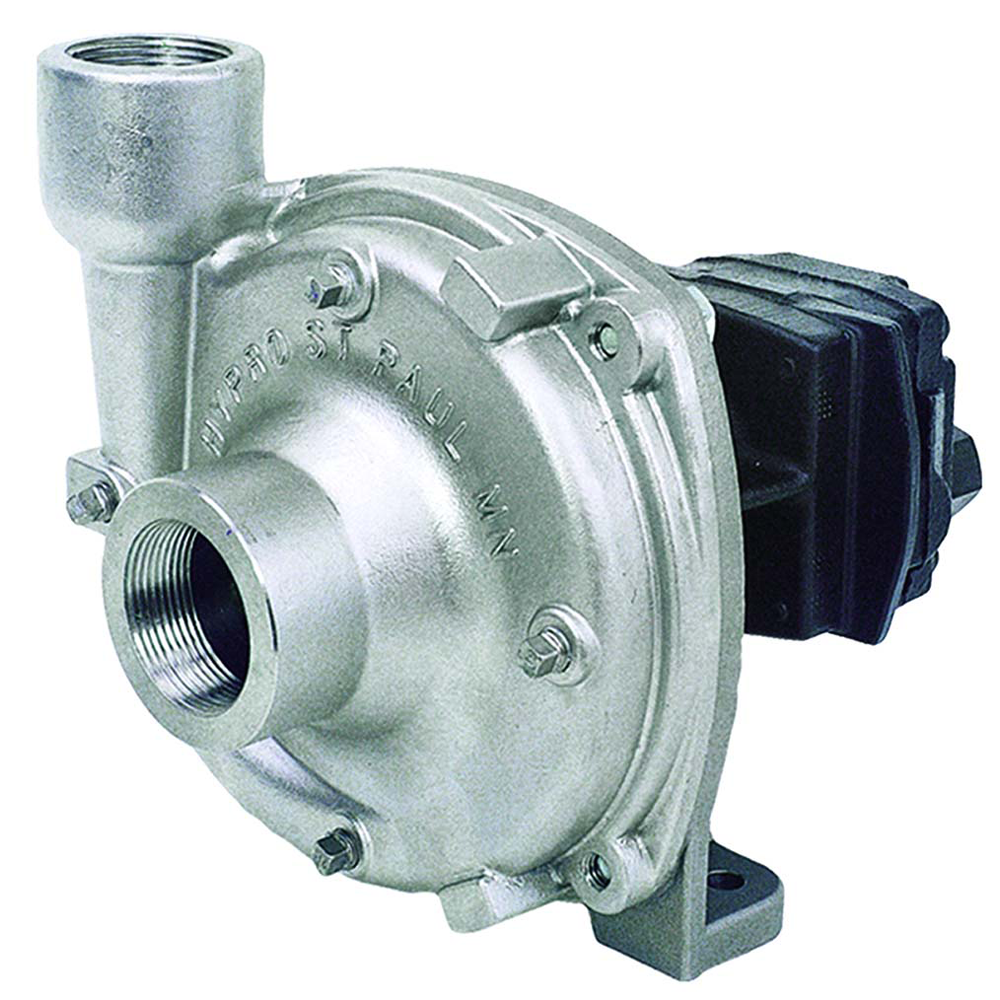

BOMBAS CENTRIFUGAS MOTOR HIDRÁULICO / SERIE 9300
|
Código |
Detalle |
|
9306C-HM5C |
800 L/min – 9,5 bar – Entrada 2” Salida 11/2” – Fundición – Motor 65 L/m |
|
9306S-HM5C |
800 L/min – 9,5 bar – Entrada 2” Salida 11/2” – Inoxidable – Motor 65 L/m |

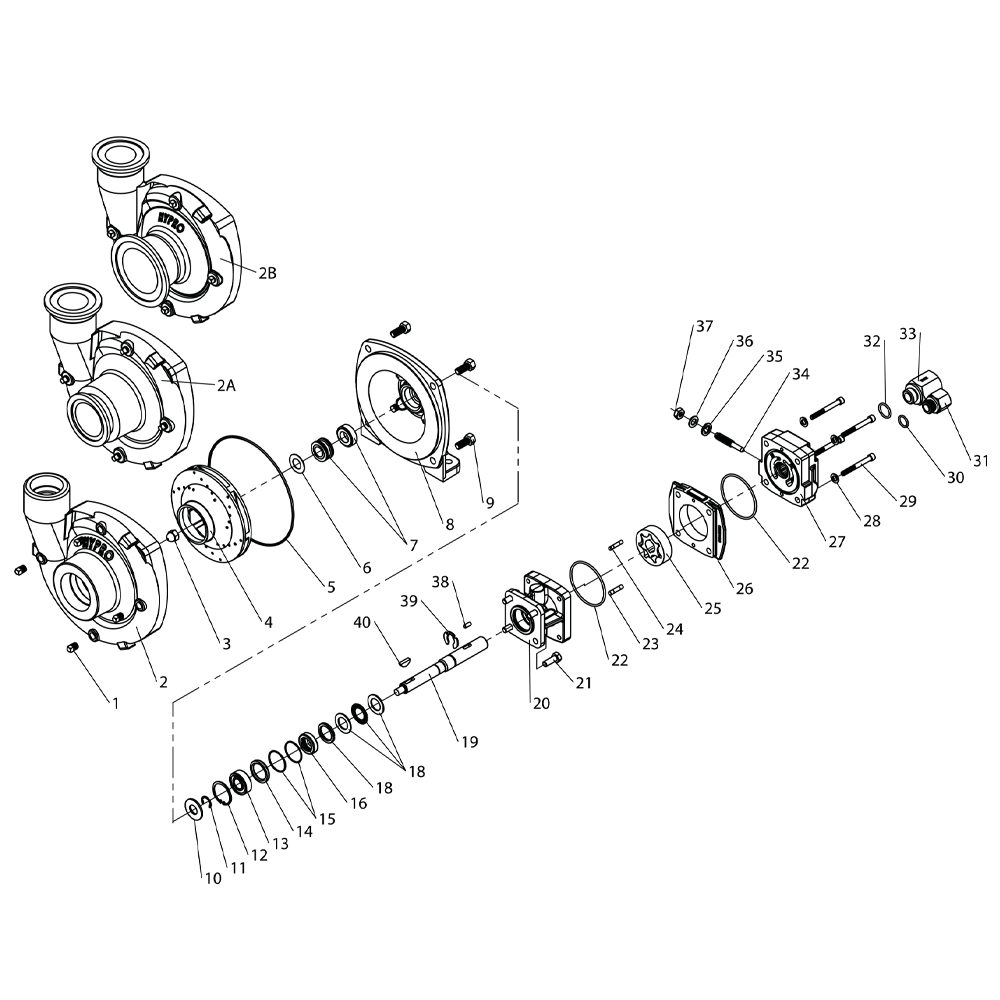

DESGLOSE
|
Nº |
Código |
Detalle |
|
1 |
2406-0016 |
Tornillo de drenaje |
|
2 |
154-9200C1 |
Carcasa Bomba |
|
2 |
0154-9200S1 |
Carcasa Bomba acero |
|
3 |
2253-0002 |
Turca fijación turbina |
|
3 |
3430-0825 |
Kit tuerca y arandela acero |
|
4 |
0401-9200P2 |
Turbina Nylon |
|
5 |
1720-0083 |
O-ring |
|
6 |
1700-0100 |
Empaquetadora |
|
7 |
2120-0009 |
Sello mecánico |
|
8 |
0750-9300C2 |
Carcasa trasera |
|
8 |
0756-9300S |
Carcasa trasera acero |
|
10 |
1410-0056 |
Arandela |
|
11 |
1810-0014 |
Aro de fijación |
|
12 |
1820-0013 |
Anillo de retención |
|
14 |
1410-0131 |
Arandela espaciadora |
|
17 |
1410-0130 |
Espaciador de sello |
|
18 |
2029-0014 |
Crapodina |
|
19 |
3430-0852 |
Eje |
|
38 |
1610-0031 |
Clavija cilíndrica |
|
39 |
1810-0026 |
Aro de fijación |
|
40 |
1610-0012 |
Clavija medialuna |
|
3430-0748 |
Kit reparación motor hidráulico |
|
|
3430-0881 |
Kit reparación motor Premuim |
|
|
2540-0806C |
Motor hidráulico HM1C |
|
|
2540-1006C |
Motor hidráulico HM5C |
|
|
2540-1004C |
Motor hidráulico c/drenaje |
